고정자용 모듈식 단일 톱니 권선은 고효율 생산을 위한 새로운 표준을 설정합니다.

엘리베이터 산업이 더 빠른 속도, 더 큰 용량, 더 낮은 소음의 권상기를 요구함에 따라 권상기의 "동력 심장"인 고정자, 권선 공정의 정밀도, 효율성 및 비용 관리는 회사의 핵심 경쟁력의 핵심이 되었습니다. 전통적인 전체 권선 공정에서는 재료 낭비, 복잡한 전환, 코일 크기 정밀도 부족 등 현대 권상기 제조의 높은 기준을 충족하기 어려운 몇 가지 문제가 발생했습니다. 고정자용 모듈형 단일 톱니 권선의 새로운 개발은 "전체를 조각으로 분해"라는 혁신적인 논리를 통해 권상기 산업에 전반적인 생산 혁신을 가져오고 있습니다.

핵심 혁신

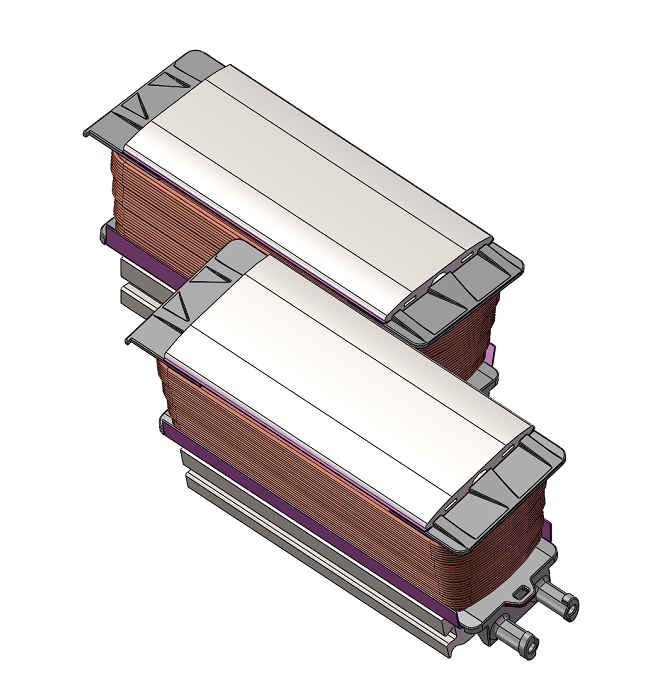

기존의 전체 고정자 권선 공정은 완전한 고정자에 대한 일회성 권선이 필요하므로 슬롯 공간 제한으로 인해 와이어 배열이 어려울 뿐만 아니라 재료 활용도가 낮고 수리 비용이 높은 등의 문제가 있습니다.  권선 코일 중 하나라도 잘못되면 고정자 전체가 폐기되는 경우가 많습니다. 모듈형 단일 톱니 권선은 고정자 적층 스택을 여러 개의 표준화된 단일 톱니 모듈로 분해하여 이러한 전통적인 프로세스를 완전히 뒤집습니다. "분해-권선-조립" 프로세스 정렬을 통해 다음과 같은 여러 가지 혁신을 달성합니다.

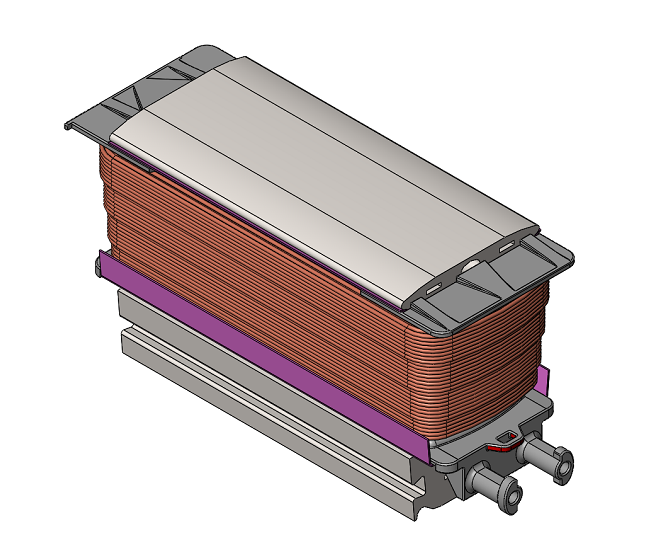

• 권선을 위한 공간 제약 없음: 각 단일 톱니 모듈은 부피가 작고 무게가 가벼우므로 집중된 권선을 정밀하게 배열할 수 있으며 기존 전체 권선 공정에서 와이어 압착 및 절연층 손상 문제를 피할 수 있습니다.

• 재료 낭비 대폭 감소: 단일 치아 스탬핑에는 전체 원형 모양의 재료 버퍼가 필요하지 않으며 긁힌 재료의 활용률이 크게 향상되어 전체 재료 활용률이 크게 향상됩니다.

• 고장 손실 통제: 하나의 톱니 코일에서 문제가 발생하는 경우 고정자 전체를 폐기하는 대신 이 코일만 교체하면 됩니다.  이렇게 하면 생산 비용이 크게 절감됩니다.

고급 구성

고사양 구성과 지능형 설계를 특징으로 하는 견인 기계의 고정자 생산을 위한 맞춤형 블록 권선 솔루션은 정밀도, 효율성 및 안정성에서 세 배의 안정적인 도약을 달성합니다.

1. 고속 견인 기계의 요구 사항을 충족하는 고정밀 제어.

유명한 브랜드 모션 제어 카드를 장착하여 와인딩 샤프트 위치 정확도와 와이어 배열 정확도가 업계 최고 수준에 도달할 수 있습니다.

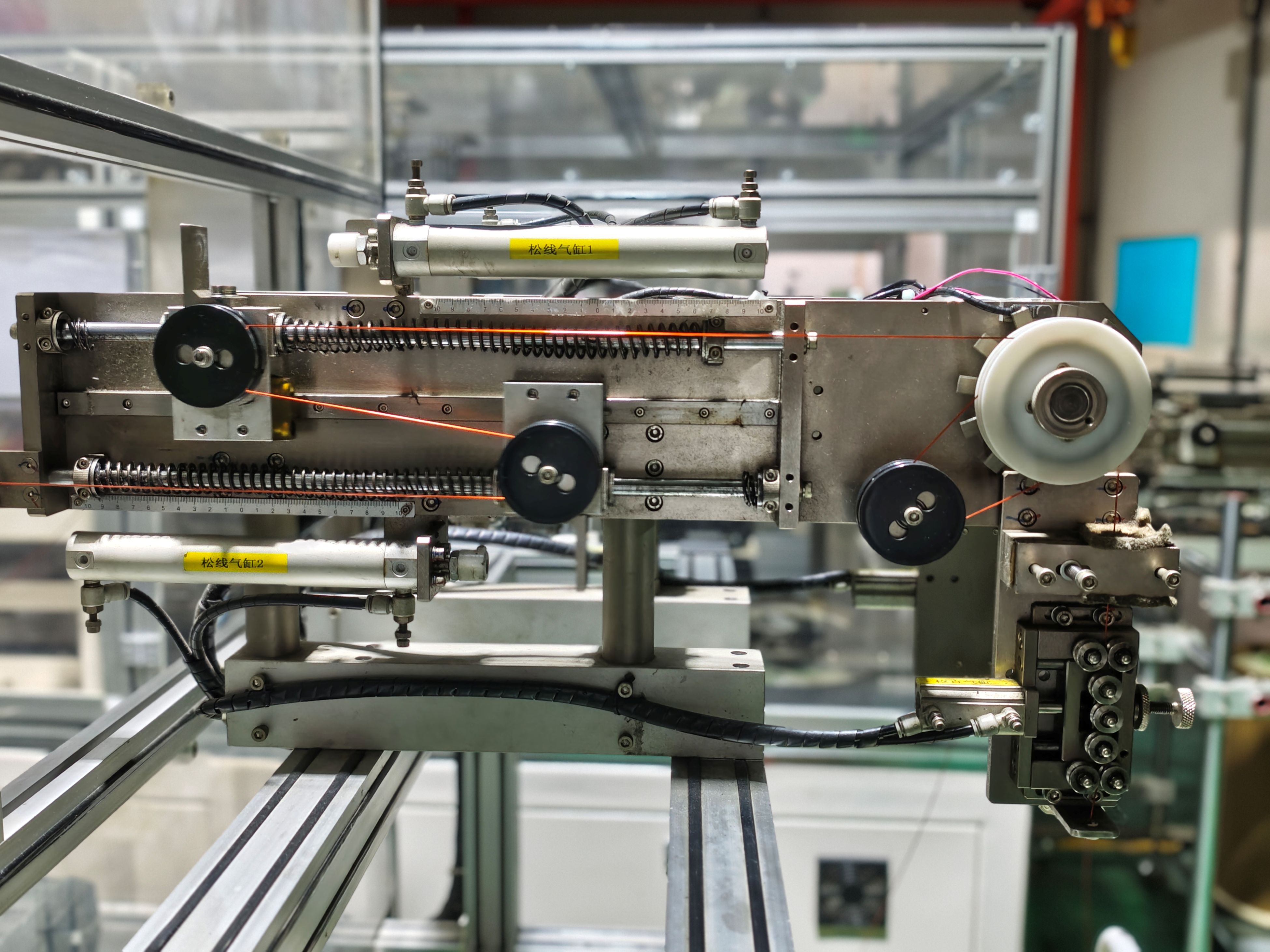

서보 텐셔너와 결합된 장력 제어는 정확하고 안정적이며 에나멜 와이어의 다양한 게이지에 적합하여 균일한 권선 회전과 긴밀한 배열을 보장하며 코깅 토크에 대한 고속 엘리베이터 견인 기계의 엄격한 요구 사항을 완벽하게 충족합니다.

2. 다중 스테이션 협업으로 생산 효율성이 두 배로 향상됩니다.

멀티 스테이션 설계를 채택하여 여러 고정자 블록을 동시에 감을 수 있어 기존 풀 라운드 와인딩 기계에 비해 효율성이 크게 향상됩니다.

다중 프로그램 저장을 지원합니다.

전체 금형 교체 및 디버깅이 편리하고 빠르며 전환 효율성이 크게 향상됩니다. 수동으로 로드 및 언로드할 때 장비는 계속 와인딩할 수 있어 "직원이 휴식하는 동안 기계 작동"이라는 연속 생산 모드를 달성할 수 있습니다.

3. 안전과 유지보수의 이중 보장으로 생산 위험 감소

장비에는 안전 라이트 커튼, 비상 정지 버튼 및 연동 보호 장치가 장착되어 있습니다. 작업자가 실수로 위험 구역에 진입하면 기계가 즉시 정지되어 국제 안전 표준을 충족합니다.

핵심 구성 요소에는 고품질의 브랜드 부품이 장착되어 있습니다. 모듈식 설계를 통해 취약한 부품을 쉽게 교체할 수 있어 고장률이 낮고 유지 관리가 간단하여 가동 중지 시간 손실이 효과적으로 줄어듭니다.

가치 실현

Nidec Elevator Motors의 경우 고정자의 블록형 권선이 가져오는 가치는 장인정신의 업그레이드 그 이상입니다. 이는 전체 비용 사슬의 최적화와 시장 경쟁력 강화에도 반영됩니다.

• 인건비 대폭 절감: 완전 자동화된 블록 와인딩 프로세스는 여러 명의 숙련된 작업자를 대체할 수 있으며, 높은 기술 운영 임계값이 없으므로 인력 관리 및 교육 비용이 크게 절감됩니다.

• 에너지 소비 및 자재 절약: 이 중앙 집중식 권선 설계는 에나멜선 사용량을 크게 줄이고 효율적인 서보 시스템과 결합하여 장비의 작동 에너지 소비는 기존 장비보다 훨씬 낮습니다.

• 품질 안정성 향상: 권선 불량률을 매우 낮은 수준으로 유지하고 완제품의 일회성 인증 비율을 높게 유지하여 부적합 제품으로 인한 지연 및 재작업 비용을 줄입니다.

결론

"전체 원형 권선"에서 "블록 스타일 권선"까지, 고정자 권선 공정의 기술적 변화는 본질적으로 지능형 제조 및 유연한 생산을 향한 견인 기계 산업의 전환을 반영합니다. 높은 정밀도, 고효율 및 저비용을 결합한 이 혁신적인 프로세스는 기존 프로세스의 많은 문제를 해결할 뿐만 아니라 Nidec Elevator Motors가 시장의 다양한 품종과 소규모 배치의 요구에 신속하게 대응하여 치열한 업계 경쟁에서 주도권을 잡을 수 있도록 도와줍니다.

앞으로 Nidec Elevator Motor 팀은 산업용 사물 인터넷 기술을 통합하여 실시간 생산 데이터 모니터링, 원격 오류 진단 등 보다 지능적인 기능을 달성하여 권상기 제조 산업의 고품질 발전에 지속적으로 힘을 실어줄 것입니다!
