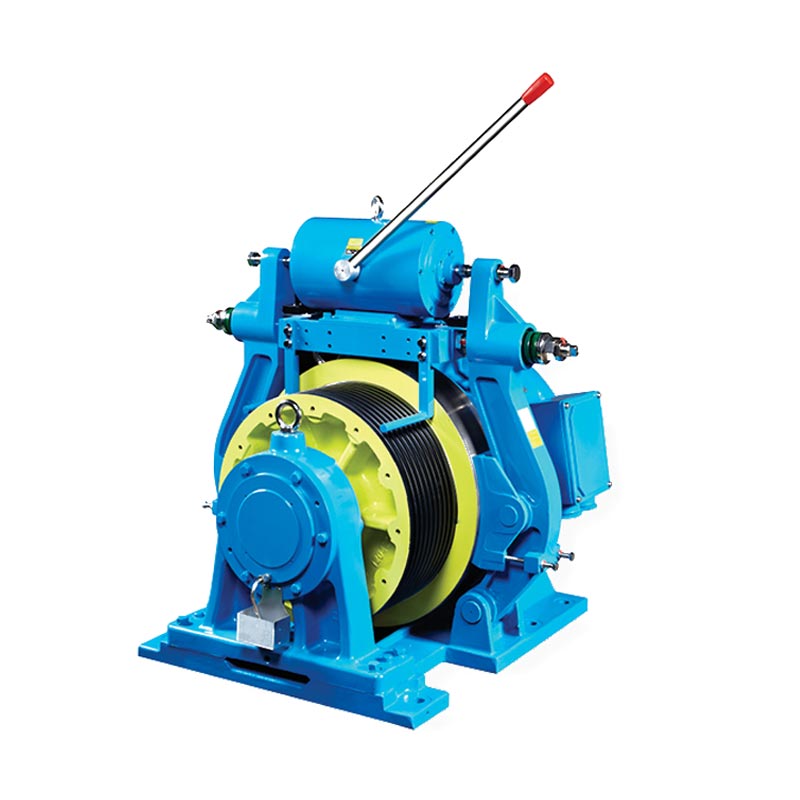

WTY2/SWTY2 MR 승객용 엘리베이터

모델	용량 kg	엘리베이터 속도 밀리미터/초	정격 출력 KW	정격전류 A	정격 속도 rpm	빈도 헤르츠	시브 직경 mm	폴란드 2p	토크 Nm	로프	그루브 거리 mm	절단 각도	그루브 각도	로핑	샤프트 하중 kg	핸들 휠	원격 출시	관성 kg·m^2	무게 kg
WTY2-1600-100	1600	1.0	11.0	25	73	12.2	520	20	1400	5-Φ13	20	p*95*	γ=30°	2:1	10000	Y	N	10.90	1150
WTY2-1600-150		1.5	16.5	40	110	18.4
WTY2-1600-160		1.6	17.6		118	19.6
WTY2-1600-175		1.75	19.3	42	129	21.4
WTY2-1600-200		2.0	22.0	50	147	24.5
WTY2-1600-250		2.5	27.6	60	184	30.6
WTY2-2000-100	2000	1.0	13.5	32	73	12.2	520	20	1799	6-Φ13	20	β-95*	γ=30°	2:1	10000	N	N	12.20	1250
WTY2-2000-150		1.5	20.6	50	110	18.4
WTY2-2000-160		1.6	22.0		118	19.6
WTY2-2000-175		1.75	24.0	51	129	21.4
WTY2-2000-200		2.0	27.5	60	147	24.5
WTY2-2000-250		2.5	34.5	75	184	30.6
★SWTY2-1000-100	1000	1.0	5.8	15	37	6.1	520	20	1499	6-Φ13	20	β=95*	y=30°	1:1	10000	N	N	13.4	1300
SWTY2-1000-150		1.5	10.1	28	55	9.2			1711									12.20	1250
SWTY2-1000-160		1.6	10.8		59	9.8
SWTY2-1000-175		1.75	11.8		64	10.7
SWTY2-1000-200		2.0	13.4	32	73	12.2
SWTY2-1000-250		2.5	16.8	37	92	15.3
SWTY2-1150-150	1150	1.5	10.9	28	55	9.2	520	20	1896	7Φ13	20	β=95*	γ=30°	1:1	10000	N	N	13.40	1300
SWTY2-1150-160		1.6	11.7		59	9.8
SWTY2-1150-175		1.75	12.8		64	107
SWTY2-1150-200		2.0	14.6	34	73	12.2
SWTY2-1150-250		2.5	18.2	41	92	15.3

이미지를 보려면 클릭하세요.

참고:
1. 브레이크는 DC110V 및 AC220V이며 선택 사항이며 기타 브레이크 전압은 엔지니어에게 문의하십시오.
2. AC 브레이크에는 컨트롤러가 장착되어 있으며 강압 변압기가 필요하지 않습니다. DC 브레이크를 사용하려면 캐비닛에 강압 변압기가 필요합니다.
유지 전압은 피킹 전압의 50%를 보장합니다.
3. "가 포함된 매개변수★”는 해외 엔지니어와 일치해야합니다.
4. 리젠드라이브 신청은 당사와 상담 후 메모와 함께 주문하시기 바랍니다.
5. 브레이크는 GB/T 7588.1을 준수하며 사진과 실제 사이에는 약간의 차이가 있습니다.

용량(kg)	엘리베이터 속도(m/s)	로핑	D1	D2	D3	D4	D5	ΦP	W1	W2	W3	W4	H1	H2	H3	Φd2
2500-3000	1.0-2.5	2:1	355	190	537	874.5	1060	520	450	670	750	965	1100	360	40	26
3600-4000	1.0-2.5	2:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
1250-1600	1.0-2.5	1:1	355	190	537	874.5	1060	520	450	670	750	965	1100	360	40	26
2000	1.0-2.5	1:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34

참고:
1. 브레이크는 AC220V 및 DC220V 옵션이며, 기타 브레이크 전압은 엔지니어에게 문의하십시오.
2. 균형 비율은 0.45~0.5입니다.
3. "가 포함된 매개변수★”는 해외 엔지니어와 일치해야 합니다.
4.AC 브레이크에는 컨트롤러가 장착되어 있으며 강압 변압기가 필요하지 않습니다. DC 브레이크를 사용하려면 캐비닛에 강압 변압기가 필요합니다.
유지 전압은 피킹 전압의 50%를 보장합니다.
5.Regen 드라이브 적용에 대해서는 당사에 문의한 후 메모와 함께 주문하십시오.
6. 브레이크는 GB/T 7588.1을 준수하며 사진과 실제는 약간 다릅니다.

모델	용량 kg	엘리베이터 속도 밀리미터/초	정격 출력 KW	정격전류 A	정격 속도 rpm	빈도 헤르츠	시브 직경 mm	폴란드 2p	토크 Nm	로프	그루브 거리 mm	절단 각도	그루브 각도	로핑	샤프트 하중 kg	핸들 휠	원격 출시	관성 kg·m^2	무게 kg
WTY2-2500-100	2500	1.0	16.5	35.0	73	12.2	520	20	2145	8-Φ13	20	β=95°	γ=30°	2:1	10000	N	N	16.40	1350
WTY2-2500-150		1.5	25.3	59.0	110	18.4			2194
WTY2-2500-160		1.6	27.0		118	19.6			2194
WTY2-2500-175		1.75	29.6	60.0	129	21.4			2199
WTY2-2500-200		2.0	34.0	75.0	147	24.5			2210
WTY2-2500-250		2.5	41.0	95.0	184	30.6			2236
WTY2-3000-100	3000	1.0	20.0	44.0	73	12.2	520	20	2600	9-Φ13	20	β=95°	γ=30°	2:1	10000	N	N	17.90	1450
WTY2-3000-150		1.5	29.0	80.0	110	18.4			2519
WTY2-3000-150		1.6	31.0	80.0	118	19.6			2519
WTY2-3000-175		1.75	34.0	80.0	129	21.4			2526
WTY2-3000-200		2.0	39.0	98	147	24.5			2535
WTY2-3000-250		2.5	49.0	120	184	30.6			2548
WTY2-3600-100	3600	1.0	24.9	62.0	60	15.9	640	32	3985	7-Φ16	24	β=95°	γ=30°	2:1	20000	N	N	34.10	2600
WTY2-3600-150		1.5	37.4	102.0	90	23.9
WTY2-3600-160		1.6	39.8		95	25.5
WTY2-3600-175		1.75	43.6		104	27.9
WTY2-3600-200		2.0	49.8	120.0	119	31.8
WTY2-3600-250		2.5	62.3	150.0	149	39.8
WTY2-4000-100	4000	1.0	25.4	64.0	60	15.9	640	32	4058	7-Φ16	24	β=95°	γ=30°	2:1	20000	N	N	34.10	2600
WTY2-4000-150		1.5	38.0	105.0	90	23.9
WTY2-4000-160		1.6	40.6		95	25.5
WTY2-4000-175		1.75	44.4		104	27.9
WTY2-4000-200		2.0	50.7	122.0	119	31.8
WTY2-4000-250		2.5	63.4	152.0	149	39.8
★SWTY2-1250-100	1250	1.0	7.3	18.5	37	6.1	520	20	1874	8-Φ13	20	β=95°	γ=30°	1:1	10000	N	N	17.90	1450
★SWTY2-1250-150		1.5	10.8	28.0	55	9.2												16.40	1350
★SWTY2-1250-160		1.6	11.6		59	9.8
SWTY2-1250-175		1.75	13.9	33.0	64	10.7			2061
SWTY2-1250-200		2.0	15.5	35.0	73	12.2			2013
SWTY2-1250-250		2.5	19.8	44.0	92	15.3			2061
★SWTY2-1350-100	1350	1.0	7.8	19.0	37	6.1	520	20	2023	8-Φ13	2 0	β=95°	γ=30°	1:1	10000	N	N	17.90	1450
★SWTY2-1350-150		1.5	11.7	30.0	55	9.2												16.40	1300
★SWTY2-1350-160		1.6	12.5		59	9.8
★SWTY2-1350-175		1.75	13.6		64	10.7
SWTY2-1350-200		2.0	17.1	38.0	73	12.2			2226
SWTY2-1350-250		2.5	21.4	47.0	92	15.3
★SWTY2-1600-100	1600	1.0	9.3	21.0	37	6.1	520	20	2398	9-Φ13	20	β=95°	γ=30°	1:1	10000	N	N	17. 90	1450
SWTY2-1600-150		1.5	15.2	42.0	55	9.2			2638
SWTY2-1600-160		1.6	16.2		59	9.8
SWTY2-1600-175		1.75	17.8		64	10.7
SWTY2-1600-200		2.0	20.3	45.0	73	12.2
SWTY2-1600-250		2.5	25.4	60.0	92	15.3
★SWTY2-2000-100	2000	1.0	11.6	35.0	30	8.0	640	32	3689	7-Φ16	24	β=95°	γ=30°	1:1	20000	N	N	34.10	2600
SWTY2-2000-150		1.5	19.0	62.0	45	12.0			4058
SMTY2-2000-160		1.6	20.3		48	12.7
SWTY2-2000-175		1.75	22.2		52	13.9
SWTY2-2000-200		2.0	25.4	64.0	60	15.9
SWTY2-2000-250		2.5	31.7	80.0	75	19.9
