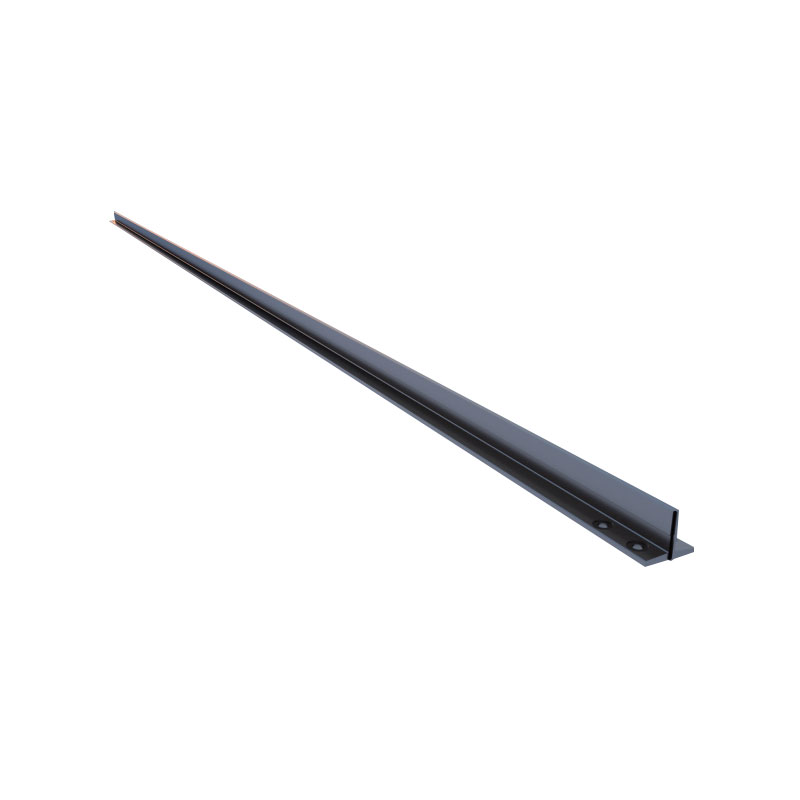

T 유형 엘리베이터 가이드 레일
  • T 유형 엘리베이터 가이드 레일T 유형 엘리베이터 가이드 레일

T 유형 엘리베이터 가이드 레일

■T형 엘리베이터 가이드 레일은 CNC 갠트리 대패 그리기, CNC 마무리 가공, 자동 교정 및 성형과 같은 전자동 생산 라인을 완전히 채택합니다. 모든 종류의 제품은 완벽한 사양과 우수한 품질을 갖추고 있습니다. 이제 그들은 일반 정밀도와 고정밀도의 두 가지 시리즈를 형성했습니다.
문의 보내기
제품 설명
우리 공장에서 T 타입 엘리베이터 가이드 레일을 구입하시면 안심하실 수 있습니다.
냉간 인발 레일 - 등급 A

Performance Parameter


ISO7465 표준을 준수하며 엘리베이터 주행 속도 1m/s 이하에 적합합니다.

치수
지정 b1 h1 k p rs 12g 13g d b3
용인
±1 ±2 ±0.15 ±0.5 - ±0.2 ±0.2
±0.2
T45/A 45 45 5 5 1 65 15 9 25
T50/A 50 50 5 5 1 75 25 9 30

구멍, 어판 및 볼트 사이의 거리(mm)
지정
T45/A		 d b2 b3 11 12 13 V 볼트 세탁기
- - ±0.2 ±30 ±0.2 ±0.2 ±30 - -
9 50 25 160 65 15 8 M8x25 A-8
T50/A 9 50 30 200 75 25 8 M8x25 A-8

기술적 특성
지정
T45/A		 S q1 e l더블 엑스 W더블 엑스 l더블 엑스 ly-y Wy-y 1y-y
cm² kg/m2 센티미터 cm⁴ cm³ 센티미터 cm⁴ cm³ 센티미터
4.25 3.34 1.31 8.08 2.53 1.38 3.84 1.71 0.95
T50/A 4.75 3.73 1.43 11.24 3.15 1.54 5.25 2.1 1.05

Performance Parameter



가이드 레일의 주요 매개변수
지정 의회 IA
용인/
최대 1.0m/s
거칠기 라 롱.
Ra Tansv.		 1.6um~6.3um
1.6um~6.3um
직진도Straightness f/m 최대
f/5m 최대		 0.7mm
3.5mm
트위스트Twist R 최대. 2mm/5m
각도Angle 최대
평방 1
Sq2		 ±0.10mm
±0.20mm
±0.20mm
병행Parallelism |h-h2| -
센터링Centering |a-b| 0.10mm
연결을 위한 최대 여유 공간Maximum clearancefor connectio C 최대. 0.15mm


기계가이드 레일 - 등급 B

Performance Parameter


ISO7465 표준을 준수하며 엘리베이터 주행 속도 ≤ 1.6m/s에 적합합니다.

치수
지정
B클래스		 b1 h1 h k n c f g rs m1 m2 u1 u2 l
용인
±1.5 ±0.75 ±1 ±0.10 ±30 - ±0.75 ±0.75 - +0.060 0-0.06 ±0.1 ±0.1 +30
T70/B 70 65 64 9 34 6 8 6 1.5 3 2.97 3.5 3 128
T75/B 75 62 61 10 30 8 9 7 3 3 2.97 3.5 3 138
T78/B 78 56 55 10 26 7 8.5 6 2.5 3 2.97 3.5 3 138
T82/B 82 68 66.6 9 34 7.5 8.25 6 3 3 2.97 3.5 3 111
T89/B 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/B 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/B 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
T127-1/B 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
T127-2/B 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
T140-1/B 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
T140-2/B 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
T140-3/B 140 127 126 31.75 57 19 25.4 14.5 5 6.4 637 7.14 6.35 193

Performance Parameter



구멍, 어판 및 볼트 사이의 거리(mm)
지정
T70/B		 d d1 b2 b3 11 12 l3 V 볼트 세탁기
- - - ±0.20 ±30 ±0.20 ±0.20 ±30 - -
13 26 70 42 250 105 25 10 M12x35 A-12
T75/B 13 26 70 42 250 105 25 10 M12x35 A-12
T78/B 13 26 70 42 250 105 25 10 M12x35 A-12
T82/B 13 26 80 50.8 246 81 27 10 M12x35 A-12
T89/B 13 26 90 57.2 305 114.3 38.1 13 M12x35 A-12
T90/B 13 26 90 57.2 305 114.3 38.1 13 M12x35 A-12
T114/B 17 33 120 70.0 305 114.3 38.1 17 M16x50 A-16
T127-1/B 17 33 130 79.4 305 114.3 38.1 17 M16x50 A-16
T127-2/B 17 33 130 79.4 305 114.3 38.1 17 M16x50 A-16
T140-1/B 21 40 140 92.1 380 152.4 31.8 28 M20x65 A-20
T140-2/B 21 40 140 92.1 380 152.4 31.8 28 M20x65 A-20
T140-3/B 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20

기술적 특성
지정
T70/B		 S q1 E I더블 엑스 W더블 엑스 I더블 엑스 Iy-y Wy-y Iy-y
c㎡ kg/m2 센티미터 cm⁴ cm³ 센티미터 cm⁴ cm³ 센티미터
9.51 7.47 2.04 41.30 9.24 2.09 18.65 5.35 1.4
T75/B 10.91 8.564 1.861 40.29 9.286 1.921 26.47 7.06 1.557
T78/B 9.847 7.73 1.645 29.92 7.564 1.743 26.39 6.766 1.637
T82/B 10.91 8.54 1.998 449.31 10.27 2.216 30.17 7.358 1.663
T89/B 15.77 12.38 2.032 59.83 14.35 1.948 52.41 11.78 1.823
T90/B 17.25 13.54 2.612 102 20.86 2.431 52.48 11.66 1.744
T114/B 20.89 16.4 2.865 179.3 29.7 2.93 108.6 19.05 2.28
T127-1/B 22.74 17.85 1.77 187.9 30.65 3.065 149.9 23.61 2.361
T127-2/B 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
T140-1/B 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
T140-2/B 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
T140-3/B 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

가이드 레일의 주요 매개변수
지정 의회 /비
용인/
최대 1.6m/s
거칠기 라 롱.
Ra Tansv.		 최대 1.6
0.8um~3.2um
직진도Straightness f/m 최대
f/5m 최대		 0.7mm
3.5mm
트위스트Twist R 최대. 2mm/5m
각도Angle S 최대.
평방 1
Sq2		 ±0.10mm
±0.20mm
±0.20mm
병행Parallelism |h-h2| 0.20mm
센터링Centering |a-b| 0.10mm
연결을 위한 최대 여유 공간Maximum clearancefor connectio C 최대. 0.15mm


기계가공 가이드 레일 - 등급 BE

Performance Parameter


ISO7465 표준을 준수하며 엘리베이터 주행 속도 1.6-4m/s에 적합합니다.

|차원
지정
BE 클래스		 b1 h1 h k n C f g rs m1 m2 u1 u2 l
용인
±1.5 ±0.75 ±0.05 ±0.060 ±30 - ±0.75 ±0.75 - +0.030 0-0.03 ±0.1 ±0.1 +30
T89/BE 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/BE 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/BE 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
T127-1/BE 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
T127-2/BE 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
T140-1/BE 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
T140-2/BE 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
T140-3/BE 140 127 126 31.75 57 19 25.4 17.5 5 6.4 637 7.14 6.35 193

구멍, 어판 및 볼트 사이의 거리(mm)
지정
T89/BE		 d d1 b2 b3 l1 12 13 V 볼트 세탁기
- - - ±0.20 ±30 ±0.20 ±0.20 ±30 - -
13 26 90 57.2 305 114.3 38.1 22 M12x35 A-12
T90/BE 13 26 90 57.2 305 114.3 38.1 22 M12x35 A-12
T114/BE 17 33 120 70.0 305 114.3 38.1 28 M16x50 A-16
T127-1/BE 17 33 130 79.4 305 114.3 38.1 28 M16x50 A-16
T127-2/BE 17 33 130 79.4 305 114.3 38.1 28 M16x50 A-16
T140-1/BE 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20
T140-2/BE 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20
T140-3/BE 21 40 140 92.1 380 152.4 31.8 48 M20x65 A-20


기계가이드 레일 - 등급 BEE

Performance Paramete



기술적 특성
지정
T125/BEE		 S q1 E I더블 엑스 W더블 엑스 I더블 엑스 Iy-y Wy-y Iy-y
c㎡ kg/m2 센티미터 cm⁴ cm³ 센티미터 cm⁴ cm³ 센티미터
22.82 17.91 2.430 151.00 26.16 2.572 159.1 25.46 2.641
T127-1/BEE 22.74 17.85 2.77 187.9 30.65 3.065 149.9 23.61 2.361
T127-2/BEE 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
T140-1/BEE 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
T140-2/BEE 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
T140-3/BEE 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

가이드 레일의 주요 매개변수
지정 의회 /비
용인/
최대 4m/s
거칠기 라 롱.
Ra Tansv.		 최대 1.6
0.8um~3.2um
직진도Straightness f/m 최대
f/5m 최대		 0.2mm
0.5mm
트위스트Twist R 최대. 1mm/5m
각도Angle S 최대.
평방 1
Sq2		 ±0.05mm
±0.05mm
±0.05mm
병행Parallelism |h-h2| 0.05mm
센터링Centering |a-b| 0.03mm
연결을 위한 최대 여유 공간Maximum clearancefor connectio C 최대. 0.05mm
